Der Grafikkarten- und Chipsatzlüfter, der die ganze Zeit auf vollen Touren dreht und so für den lauten
Geräsuchpegel deines Books sorgt kann effektiv zur Ruhe gebracht werden. Das funktioniert, indem der
Grakalüfter an den CPU-Lüfter angeschlossen wird. Der CPU-Lüfter wird nämlich bei geringer Belastung
runtergeregelt, und davon profitiert dann auch der Graka-Lüfter.

Der Haken an der Sache: Du musst zuerst das Notebook aufschrauben!

Die Anleitung samt Bildern stammt von Sir_RamDac, ich selbst habe nur einige Formulierungen verändert.

Zusätzlich zu den Werkzeugen, die du zum Öffnen benötigt hast brauchst du für den Lüftermod:

  • starkes Tesaband
  • Zwei ca. 14 cm Lange Drähte / 0,5mm Durchmesser

    Falls du also ein echter Bastler bist und jetzt gerade ein offenes Book vor dir liegen hast:
    So geht's weiter!

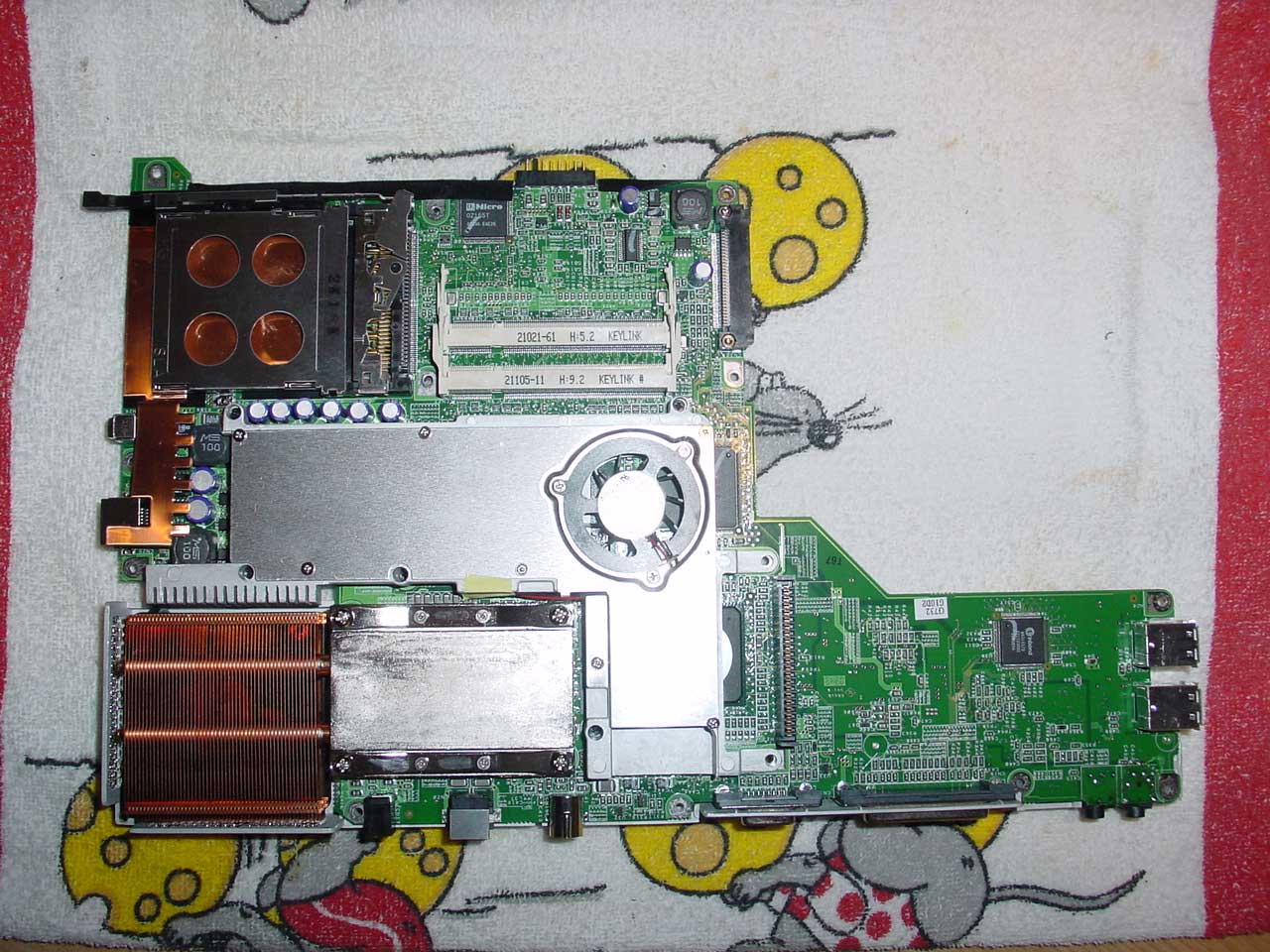

  • Als Erstes schraubst du den großen Graka- und Chipsatz-Kühlschacht auf der Unterseite des Mainboards ab
  • Darunter kommt nämlich der Stecker des Graka-Lüfters zum Vorschein. Zieh den Stecker aus der Fassung; du
    brauchst ihn später noch
  • Jetzt nimmst du deine beiden Drähte und befreist diese an jedem Ende von ca. 2-3 mm der Isolierung.
  • Auf der Mainboard-Oberseite siehst du (unter der Isoliermatte) den Anschluss des CPU-Lüfters
  • Nimm den 2 poligen Stecker aus seiner Fassung (Vorsicht, nicht mit Gewalt!)
  • Drück die Drähte des Steckers etwas zur Seite; es tun sich 2 kleine Löcher auf in die gerade so die zwei
    anderen Drähte passen. Steck also die Drähte mit etwas Druck in die kleinen Löcher und merk dir die Polung
  • Umschließe die 4 Drähte fest mit dem Tesafilm (wirklich fest! es darf nichts wackeln oder rutschen)
  • Steck den Stecker vorsichtig wieder in seine Buchse

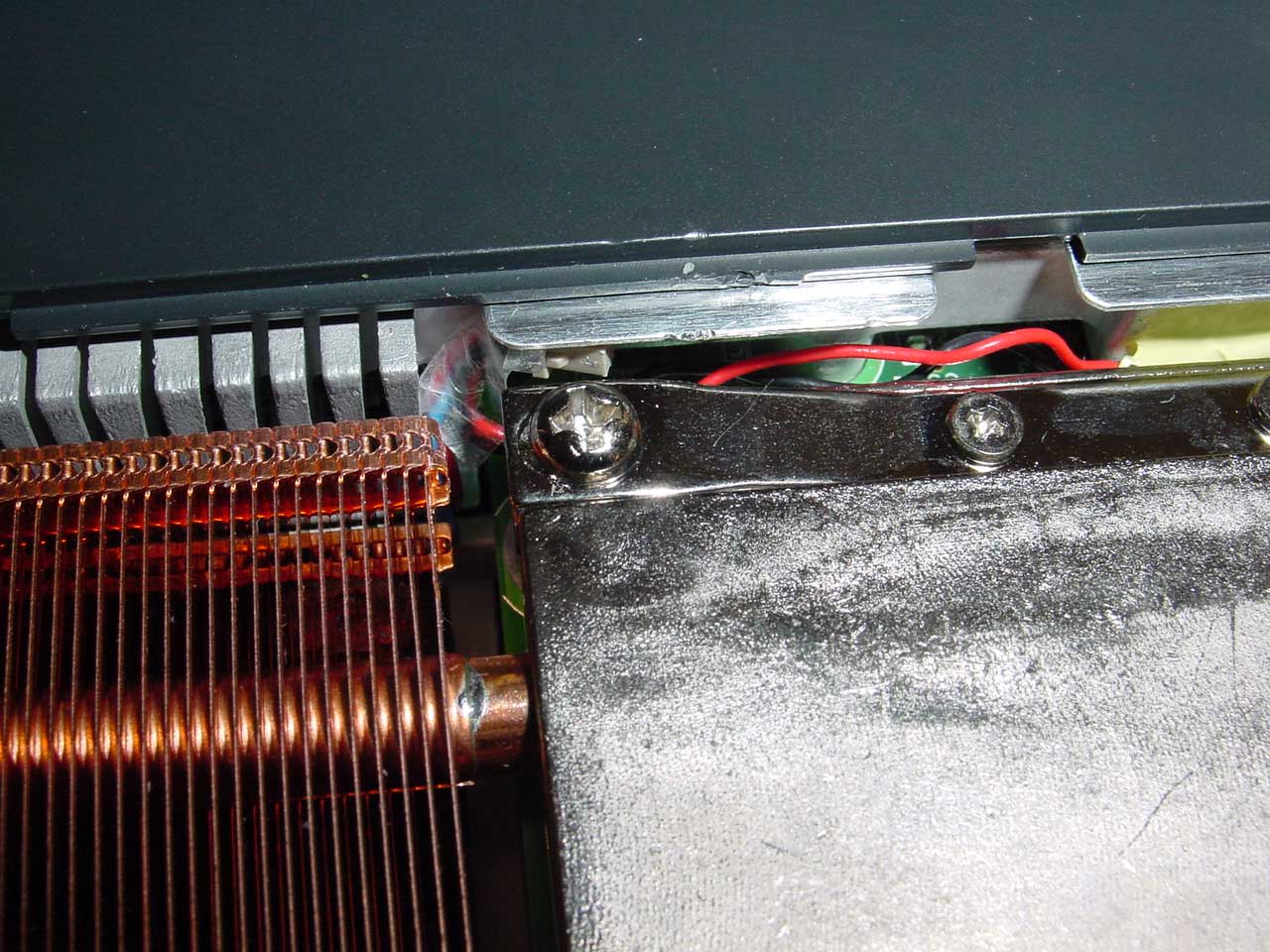

  • Die angeschlossenen Drähte werden nun vorsichtig nach hinten gebogen und durch den "Lüftungsschlitz"
    zur anderen Mainboardseite geführt.
  • Wenn nun die Drähte auf der anderen Seite angekommen sind verfährst du mit den beiden Drähten so wie beim
    CPU-Stecker. Aber: Der Graka-Stecker darf aber auf keinen Fall wieder in die Buchse gesteckt werden!


  • Zum Schluss verlegst du die Drähte mitsamt Stecker platzsparend (Schrumpfschlauch wäre empfehlenswert)
